타일 접착제 개방 시간 연장 방법: 3가지 HPMC 배합 전략

내용의 표 [숨기기]

타일 접착제 오픈 타임은 현대 타일링 시스템에서 가장 중요한 성능 요소 중 하나입니다. 제조업체, 시공업체 및 유통업체에게 더 나은 오픈 타임의 핵심은 타일 접착제용으로 적합한 HPMC를 선택하고 배합에서 수분 보유력, 점도 및 작업성을 균형 있게 조절하는 것입니다.

이 가이드에서는 Celix HPMC가 강한 접착력, 부드러운 시공성, 다양한 타일 시공 조건에서 안정적인 성능을 유지하면서 오픈 타임을 연장하는 세 가지 실용적인 배합 전략을 설명합니다.

오픈 타임의 의미와 그 중요성

오픈 타임은 접착제 도포 후 타일을 적절하게 접착할 수 있는 시간으로, 접착 성능 손실 없이 타일을 부착할 수 있는 기간을 의미합니다.

유럽 표준 EN 1346에 따르면, 고품질 타일 접착제는 표준 조건(23°C, 상대습도 50%)에서 오픈 타임 노출 20~30분 이상 경과 후에도 충분한 접착 강도를 유지해야 합니다.

그러나 실제 시공 환경에서는:

고온(30~40°C)
낮은 습도(<40%)
바람 노출

오픈 타임을 30~60% 감소시켜 표면의 조기 건조와 약한 접착을 초래할 수 있습니다.

바로 그때타일 접착제용 HPMC필수적이 됩니다.

HPMC가 타일 접착제 오픈 타임을 조절하는 이유

히드록시프로필 메틸셀룰로오스 HPMC오픈 타임은 주로 다음을 통해 개선됩니다:

수분 보유력 향상(급격한 증발 감소)
접착제 표면의 필름 형성 효과
시멘트 입자의 조절된 수화
점도 안정성 개선

일반적인 고품질 HPMC는 수분 보유력을 95% 이상 증가시켜 표면 건조를 크게 지연시키고 작업 가능 시간을 연장합니다.

오픈 타임 연장을 위한 3가지 HPMC 배합 전략

전략 1: 최적 점도 등급 선택

점도는 수분 보유력과 작업성의 균형을 맞추는 주요 레버입니다.

중간 점도(40,000~100,000 mPa·s): 대부분의 표준 타일 접착제에 이상적입니다. 우수한 오픈 타임 연장과 함께 양호한 흐름성을 제공합니다.
고점도(100,000~200,000+ mPa·s): 더운 기후, 대형 타일 또는 두꺼운 바닥 시공에서 수분 보유력과 오픈 타임을 최대화하지만, 최적의 펴바름성을 위해 보조 첨가제가 필요할 수 있습니다.
저점도 등급: 빠른 경화 또는 유동성이 매우 높은 혼합물에 적합하지만 오픈 타임이 더 짧습니다.

Celix PM-65U 및 PM-75U 등급(약 65,000~75,000 mPa·s)은 다양한 성능을 위해 널리 선택되며건축용 HPMC.

전략 2: 투입량 최적화 및 상승 효과 첨가제와 결합

HPMC 투입량을 늘리면 수분 보유력이 향상되지만 균형을 맞추지 않으면 점도가 너무 높아질 수 있습니다.

권장 시작점:

표준 C1 접착제: 0.2~0.3% HPMC.
고성능 C2 접착제: 0.3~0.5% HPMC + 재유화형 분말 수지(RDP).

유연성과 접착력을 위해 재유화형 분말 수지(VAE RDP)와 결합하십시오. Celix는 또한 더 빠른 분산과 조절된 수화를 위해 표면 처리된 변성 HPMC 등급(예: PM-Pro 시리즈)도 제공합니다.

전략 3: 고급 성능을 위한 표면 처리 또는 변성 HPMC 사용

표면 변성 HPMC는 혼합성을 개선하기 위해 초기 수화를 약간 지연시키면서도 우수한 장기 수분 보유력을 제공합니다. 이는 자동화 생산이나 까다로운 현장 조건에서 특히 유용합니다.

Celix의 변성 등급은 다음을 달성하는 데 도움이 됩니다:

과도한 농도 상승 없이 더 긴 오픈 타임
개선된 처짐 방지 특성
온도 변화에 걸쳐 일관된 성능

성능 비교: HPMC 사용 시와 미사용 시

성능 매개변수	HPMC 미사용	CELIX HPMC (0.2~0.4%) 사용	개선 사항	기술적 설명
오픈 타임	10~20분	30~45분+	+15~30분	수분 증발 지연 및 수화 조절
수분 보유력	70–85%	95–99%	+20~25% 포인트	시멘트 수화 중 수분 보유력 향상
인장 접착 강도	0.5~0.8 MPa	1.0~1.5 MPa*	간접적 개선	계면 습윤 및 완전 수화 향상 (*시스템 의존적)
처짐 저항성	부족~보통	우수	현저한 개선	항복 응력 및 요변성 증가
작업성	Fair	우수	대폭 개선	레올로지 및 흙손 미끄러짐성 개선

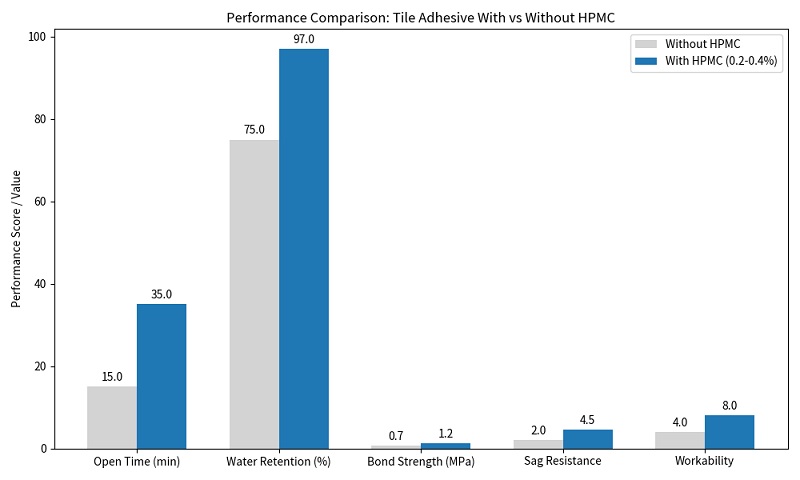

with vs without HPMC.jpg

차트 참고 사항:

값은 시각적 비교를 쉽게 하기 위해 정규화/대표 수치입니다.
오픈 타임 분 단위; 수분 보유력 %; 접착 강도 MPa; 처짐 저항성 및 작업성은 1~10 정성 척도.
실제 결과는 배합, 시멘트 종류, 모래, 온도 및 HPMC 등급(예: Celix 중간 점도 등급)에 따라 달라집니다.

Celix 전문가의 실용적 배합 팁

특정 기후와 시멘트/모래 원료로 테스트하십시오.
고온(>30°C)일 경우 고점도 또는 변성 HPMC를 우선시하십시오.
pH(이상적으로 6~8)를 모니터링하고 완전 분산을 위해 적절한 혼합 순서를 확인하십시오.
초장시간 오픈 타임이 필요할 경우 지연제와 결합하십시오.

CELIX 브랜드 장점

전문셀룰로오스 에테르 제조업체, CELIX는 다음 사항에 중점을 둡니다:

안정적인 배치 간 HPMC 품질
타일 접착제 시스템을 위한 맞춤형 점도 등급
건설 화학 산업을 위한 글로벌 공급
OEM 고객을 위한 기술적 배합 지원

FAQ: HPMC로 타일 접착제 오픈 타임 연장

1. 표준 타일 접착제의 일반적 오픈 타임은 얼마이며, HPMC가 얼마나 연장할 수 있나요?

표준 오픈 타임은 20~30분입니다. 고품질 타일 접착제용 HPMC는 등급과 투입량에 따라 30~60분 이상으로 연장할 수 있습니다.

2. 히드록시프로필 메틸셀룰로오스 HPMC는 어떻게 오픈 타임을 연장하나요?

HPMC는 증발을 늦추는 수분 보유 필름을 형성하여 접착제가 더 오래 작업 가능하게 하고 완전한 시멘트 수화를 가능하게 합니다.

3. 타일 접착제에서 HPMC의 권장 투입량은 얼마인가요?

일반적으로 건식 혼합물 중량 대비 0.2~0.5%입니다. 까다로운 용도에서는 더 높게 사용합니다.

4. 점도가 높은 HPMC가 항상 오픈 타임에 더 좋은가요?

일반적으로 점도가 높을수록 수분 보유력과 오픈 타임이 더 길어지지만, 중간 점도가 종종 작업성과 성능의 최적 균형을 제공합니다.

5. Celix HPMC를 C1 및 C2 타일 접착제 모두에 사용할 수 있나요?

예. Celix는 C1(기본) 및 C2(개선) 성능 요구 사항 모두에 최적화된 표준 및 변성 HPMC 등급을 제공합니다.

6. 타일 접착제용 HPMC 샘플이나 맞춤형 배합을 어디서 받을 수 있나요?

신뢰할 수 있는 셀룰로오스 에테르 제조업체인 Celix에 문의하여 필요에 맞는 무료 샘플과 기술 지원을 받으십시오.

결론

올바른 HPMC 전략을 사용하면 다른 특성을 희생하지 않고도 타일 접착제의 오픈 타임을 연장할 수 있습니다. 적절한 점도 등급을 선택하고 투입량을 최적화하며 고품질 또는 변성 제품을 선택함으로써, 배합 담당자는 현장에서, 까다로운 조건에서도 안정적으로 작동하는 접착제를 제공할 수 있습니다.

Celix는 타일 접착제 및 기타 건축용 프리미엄 HPMC를 전문으로 합니다. 당사의 제품은 시공자가 신뢰하는 우수한 모르타르를 제조업체가 만들도록 돕습니다.

참조

PREV : 건설 분야에서 MHEC와 HPMC 비교: 더 나은 성능을 위한 적절한 셀룰로오스 에테르 선택 방법

다음 : 타일 접착제에서 HPMC는 어떤 역할을 하나요? 5가지 주요 기능 설명
